Πλάκα χάλυβα ASTM A516είναι μια πλάκα από ανθρακούχο χάλυβα ειδικά σχεδιασμένη για σέρβις σε συγκολλημένα δοχεία πίεσης όπου η βελτιωμένη αντοχή στην εγκοπή είναι κρίσιμη. Παρέχεται σε βαθμούςA516 Grade 55, A516 Grade 60, A516 Grade 65, and A516 Grade 70, αυτό το υλικό χρησιμοποιείται ευρέως σεκατασκευή λέβητα, δεξαμενές αποθήκευσης, εναλλάκτες θερμότητας, και βιομηχανικήχαλύβδινη πλάκα δοχείου πίεσηςεφαρμογές.
Για έργα που απαιτούν μεγαλύτερη αντοχή και βελτιωμένη ανθεκτικότητα,Πλάκα χάλυβα A516 Grade 70είναι η πιο συχνά επιλεγμένη επιλογή. Προμήθειες GNEEΠλάκες χάλυβα A516 Grade 70με ανταγωνιστικές τιμές, γρήγορη παράδοση και πλήρη ιχνηλασιμότητα υλικών για όλες τις ποιότητες.
Διαστάσεις και επεξεργασία - Διαστάσεις πλάκας χάλυβα A516
Πάχος:6 mm – 150 mm
Πλάτος:έως 3000 mm
Μήκος:έως 12.000 χλστ
Επιλογές διαδικασίας:λοξότμηση, κοπή, διάτρηση, προφίλ, έλαση, επιφανειακές επεξεργασίες
Ακρη:Μύλος άκρη ή κομμένη άκρη
Κατάσταση Επιφανείας:Ζεστή έλαση, σφηνοπλαστική ή τουρσί
Προσαρμοσμένα μεγέθη και υπηρεσία κοπής-σε-διατίθεται.
Διαθέσιμες κατηγορίες - A516 Grade 55 / 60 / 65 / 70 Steel Plate
Πλάκα χάλυβα ASTM A516 Grade 55
Πλάκα χάλυβα ASTM A516 Grade 60
Πλάκα χάλυβα ASTM A516 Grade 65
Πλάκα χάλυβα ASTM A516 Grade 70
Οι πλάκες μπορούν να παρέχονται σεόπως-κυκλοφόρησε, κανονικοποιημένη, ήτο άγχος-ανακουφίστηκεκατάσταση κατόπιν αιτήματος. Για έργα που απαιτούν υψηλότερη σκληρότητα εγκοπής ή αξιοπιστία σε χαμηλή{1}}θερμοκρασία,κανονικοποιημένη πλάκα A516 Grade 70 (A516 Grade 70N)συχνά προτιμάται.
Χημική Σύνθεση - ASTM A516
| Στοιχείο | Βαθμός 55 (%) | Βαθμός 60 (%) | Βαθμός 65 (%) | Βαθμός 70 (%) |
|---|---|---|---|---|
| Άνθρακας (C) | Μικρότερο ή ίσο με 0,18 | Μικρότερο ή ίσο με 0,21 | Μικρότερο ή ίσο με 0,24 | Μικρότερο ή ίσο με 0,27 |
| Μαγγάνιο (Mn) | 0.85–1.20 | 0.85–1.20 | 0.85–1.20 | 0.85–1.20 |
| Φώσφορος (P) | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 0,035 |
| Θείο (S) | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 0,035 | Μικρότερο ή ίσο με 0,035 |
| Πυρίτιο (Si) | 0.13–0.45 | 0.13–0.45 | 0.13–0.45 | 0.13–0.45 |
Μηχανικές ιδιότητες χαλύβδινης πλάκας A516
| Βαθμός | Ισχύς διαρροής (MPa) | Αντοχή σε εφελκυσμό (MPa) | Επιμήκυνση (%) |
|---|---|---|---|
| A516 Gr 55 | Μεγαλύτερο ή ίσο με 220 | 380–515 | Μεγαλύτερο ή ίσο με 21 |
| A516 Gr 60 | Μεγαλύτερο ή ίσο με 260 | 415–550 | Μεγαλύτερο ή ίσο με 21 |
| A516 Gr 65 | Μεγαλύτερο ή ίσο με 260 | 450–585 | Μεγαλύτερο ή ίσο με 19 |
| A516 Gr 70 | Μεγαλύτερο ή ίσο με 260 | 485–620 | Μεγαλύτερο ή ίσο με 17 |
Τυπικές εφαρμογές A516 Steel Plate
Πλάκα από χάλυβα A516χρησιμοποιείται ευρέως σε:
- Βιομηχανικοί λέβητες & βαρέλια ατμού
- Πετροχημικά δοχεία πίεσης
- Δεξαμενές αποθήκευσης LPG & LNG
- Εναλλάκτες θερμότητας και μονάδες συμπυκνωτή
- Εξοπλισμός παραγωγής ηλεκτρικής ενέργειας
- Δεξαμενές πίεσης και διαχωριστές
- Δεξαμενές συντήρησης σε χαμηλή-θερμοκρασία
A516 Βαθμός 70παραμένει η πιο χρησιμοποιούμενη ποιότητα για συγκολλημένες κατασκευές υψηλής-πίεσης, αλλά πολλοί κατασκευαστές επιλέγουν επίσηςΒαθμός 60ήΒαθμός 65ανάλογα με τις απαιτήσεις σχεδιασμού.
Normalized vs As{0}}Rolled - A516 Steel Plate Options
Διατίθενται και οι δύο όροι παράδοσης:
Ως-Έλαση από χάλυβα A516
Κατάλληλο για τυπική κατασκευή λέβητα και δοχείων
Συντομότερος χρόνος παραγωγής
Κανονική πλάκα χάλυβα A516 (συμπεριλαμβανομένου του A516 Grade 70N)
Βελτιωμένη σκληρότητα
Πιο ομοιόμορφη μικροδομή
Συνιστάται για κρίσιμο εξοπλισμό σε χαμηλή{0}}θερμοκρασία, χοντρές πλάκες ή πίεση-
Πολλοί εργολάβοι EPC διευκρινίζουνCharpy V-Δοκιμή πρόσκρουσης Notchγια κανονικοποιημένες πλάκες.
Γιατί να επιλέξετε αξιόπιστο προμηθευτή GNEE - χαλύβδινων πλακών A516
Προμήθειες GNEEΠλάκες χάλυβα ASTM A516σε παγκόσμιους εργολάβους, διανομείς και κατασκευαστές δεξαμενών EPC, προσφέροντας:
Πλήρης γκάμα ποιότητας: 55 / 60 / 65 / 70
Πάνω από 1 εκατομμύριο τόνουςτης ετήσιας απογραφής
Γρήγορη αποστολήπολλές επιλογές θυρών
Παγκόσμια εξαγωγή στη Νοτιοανατολική Ασία, τη Μέση Ανατολή, την Ευρώπη, την Αφρική και την Αμερική
Προσαρμοσμένη κοπή, λοξότμηση και επεξεργασία επιφάνειας

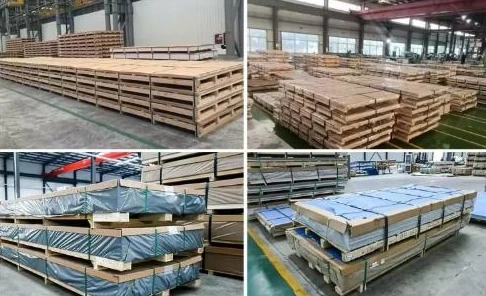

Συσκευασία & Αποστολή
- Συνδυάζεται με ατσάλινες λωρίδες
- Αδιάβροχο περιτύλιγμα & προστασία άκρων
- Ξύλινες παλέτες ή σύμφωνα με το αίτημα του αγοραστή
- Αποστολή με εμπορευματοκιβώτιο ή χύδην πλοίο
Ζητήστε προσφορά - A516 Grade 70 / A516 Grade 55–70
Έτοιμο για πηγήΠλάκα χάλυβα ASTM A516 Grade 70ή άλλους βαθμούς;
👉 Επικοινωνήστε μαζί μαςγια να λάβετε δωρεάν προσφορά και πιστοποιητικό μύλου.
Εάν εργάζεστε επίσης με γενικούς δομικούς χάλυβες, δείτε τον οδηγό μας γιαA36 vs A283 vs A572 vs A516 Steel Plate: Βασικές διαφορές και ισοδύναμαγια σύγκριση.
FAQ
Είναι το SA516 το ίδιο με το ASTM A516;
Ναί. Το SA516 είναι η έκδοση ASME, το ASTM A516 είναι η έκδοση ASTM.
Ποιος είναι ο πιο συχνά χρησιμοποιούμενος βαθμός;
A516 Βαθμός 70είναι το πιο ευρέως εφαρμοσμένο λόγω της αντοχής και της σκληρότητάς του.
Πότε πρέπει να επιλέξω κανονικοποιημένο υλικό;
Για παχύτερες πλάκες, σέρβις σε χαμηλή-θερμοκρασία ή όταν καθορίζονται απαιτήσεις πρόσκρουσης Charpy.
Τι είναι το A516 Grade 70N;
Μια κανονικοποιημένη έκδοση του A516 Grade 70. Παρέχει καλύτερη σκληρότητα και συνιστάται όταν καθορίζονται οι απαιτήσεις πρόσκρουσης Charpy.
Τι είναι ο χάλυβας A516;
Το ASTM A516 είναιμια πλάκα από ανθρακούχο χάλυβα PVQ που προορίζεται κυρίως για συντήρηση σε συγκολλημένα δοχεία πίεσης σε μέτριες ή χαμηλότερες θερμοκρασίες, όπου η σκληρότητα της εγκοπής είναι σημαντική.
Ποια είναι η διαφορά μεταξύ A36 και A516;
Το ASTM A516 (Βαθμοί 60-70) προσφέρει αντοχή διαρροής 260–290 MPa και αντοχή εφελκυσμού έως 550 MPa, σε συνδυασμό με ανώτερη ανθεκτικότητα σε χαμηλές θερμοκρασίες έως και -45 βαθμούς. Συγκριτικά:ASTM A36 – Αντοχή διαρροής 250 MPa, εφελκυσμός 400–550 MPa, γενική απόδοση χαμηλής- θερμοκρασίας
